Le lien invisible : Guide des connecteurs d’épissure de câbles

Dans les vastes réseaux de distribution d'énergie, de télécommunications et de transmission de données, les câbles doivent souvent être raccordés bout à bout. Qu'il s'agisse de prolonger une ligne, de réparer une panne ou de créer une dérivation, un simple torsadage de fils ne suffit jamais. C'est là qu'interviennent les connecteurs d'épissure. Ces composants spécialisés sont conçus pour créer une jonction permanente, fiable et souvent isolée entre deux conducteurs ou plus. Bien plus qu'une simple liaison mécanique, une épissure réalisée correctement rétablit ou maintient la continuité électrique, la résistance mécanique et la protection contre les agressions environnementales du câble, formant ainsi une liaison invisible aussi robuste que le câble lui-même. Le choix de la méthode d'épissure est crucial pour la sécurité et les performances à long terme de l'ensemble du système.

Types et méthodes : de la chaleur à la compression
Les connecteurs d'épissure sont classés selon leur méthode d'installation et leur matériau, chacun étant adapté à des types de câbles et à des environnements spécifiques.

• Raccords thermorétractables : Ces connecteurs comportent une soudure ou une gaine conductrice à l'intérieur d'un tube en thermoplastique qui se rétracte sous l'effet de la chaleur. À l'aide d'un chalumeau à propane ou d'un pistolet thermique, l'installateur fait fondre la soudure interne (le cas échéant) et provoque la rétraction de la gaine extérieure autour du câble, formant ainsi un joint étanche et isolant. Ils sont couramment utilisés pour les câbles d'alimentation et de télécommunications moyenne tension.

• Épissures à rétraction à froid : Ces joints utilisent une gaine en caoutchouc ou en élastomère pré-expansée, maintenue par un noyau amovible en plastique. Lorsque le noyau est retiré, la gaine se rétracte radialement autour du câble, créant ainsi une étanchéité haute pression constante, sans dégagement de chaleur. Ils sont idéaux pour les installations sur le terrain où les flammes nues présentent un danger, comme dans les mines ou les usines pétrochimiques.

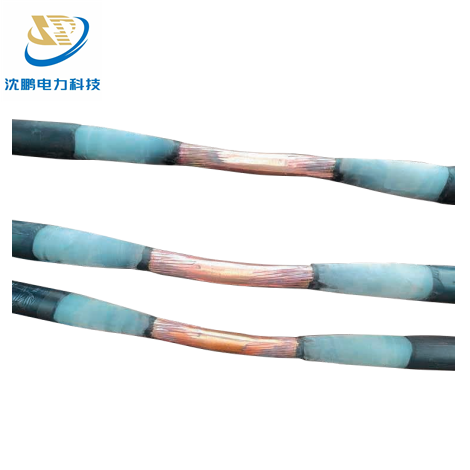

• Épissures mécaniques/par compression : Ces connecteurs s'appuient sur la force physique pour établir la connexion. Ils se composent généralement d'un connecteur métallique (par exemple, un manchon en cuivre) serti ou comprimé sur les conducteurs préparés à l'aide d'un outil hydraulique ou manuel dédié. De par leur robustesse et leur fiabilité, ils constituent la norme pour les applications basse tension, automobiles et de mise à la terre.

• Connecteurs à perforation d'isolant (IPC) : Ces connecteurs permettent un raccordement secondaire sans dénuder le conducteur principal. Leurs dents conductrices et acérées percent l'isolant lors du serrage, établissant ainsi le contact avec le conducteur sous-jacent. Ils sont couramment utilisés pour les branchements secondaires et les dérivations sur les lignes aériennes.

L'impératif de l'épissage : principaux avantages
Pourquoi s'embêter à réaliser des épissures ? Les avantages sont fondamentaux pour l'intégrité du système :

• Continuité rétablie et faible résistance : Une épissure correcte crée un chemin électrique à faible résistance, minimisant la chute de tension et la génération de chaleur au niveau de la jonction — un point de défaillance courant dans les connexions de mauvaise qualité.

• Résistance mécanique : Les épissures de haute qualité peuvent égaler ou dépasser la résistance à la traction du câble d'origine, empêchant ainsi l'arrachement sous tension.

• Étanchéité environnementale : La plupart des kits d'épissure assurent une étanchéité complète contre l'humidité, la poussière et les produits chimiques, empêchant ainsi la corrosion et la dégradation de l'isolation qui entraînent une défaillance à long terme.

• Contrôle des contraintes électriques : Pour les câbles moyenne et haute tension, les kits d'épissure spécialisés comprennent des couches conductrices et semi-conductrices permettant de contrôler précisément le champ électrique à l'extrémité du blindage du câble, empêchant ainsi les décharges partielles destructives.

Défis et considérations : Le prix d’une épissure de mauvaise qualité
Une épissure défectueuse constitue un point de vulnérabilité majeur. Les principaux défis et risques sont les suivants :

• Dépendance aux compétences d'installation : La qualité de l'épissure dépend presque entièrement de la technique, de la formation et de l'utilisation des outils appropriés par l'installateur. Ce n'est pas un processus infaillible.

• Risque accru de défaillance : Une épissure mal réalisée est une source majeure de pannes futures (surchauffe, courts-circuits ou défauts à la terre), qui peuvent être difficiles et coûteuses à localiser.

• Coût et temps : Les kits d'épissure de haute qualité et la main-d'œuvre nécessaire à une installation correcte représentent un investissement important par rapport au câble lui-même. Précipiter le processus est une fausse économie.

• Point d'inflexibilité : Le point d'épissure est souvent la partie la moins flexible d'un chemin de câbles, ce qui doit être pris en compte lors de l'installation dans des chemins de câbles ou des conduits.

Où elles sont essentielles : principaux scénarios d’application
Les connecteurs d'épissure sont indispensables dans tous les secteurs d'activité :

• Réseaux de distribution d'électricité : Pour le raccordement et la réparation des câbles de distribution souterrains moyenne et haute tension, la création de dérivations et le raccordement des lignes aériennes.

• Télécommunications et fibre optique : Le soudage par fusion (fusion des fibres) est la méthode standard pour les jonctions de fibres à faibles pertes, tandis que les épissures mécaniques sont utilisées pour les réparations rapides. Les lignes de télécommunications en cuivre utilisent divers connecteurs isolés.

• Maintenance des installations industrielles : Pour la réparation des câbles de moteurs, le rallongement des câbles de commande et le raccordement des circuits à l'intérieur des panneaux de commande ou sur les chaînes de production.

• Fermes d'énergie renouvelable : Interconnexion de longs câbles dans les parcs solaires et éoliens, à la fois pour la collecte d'énergie et les signaux de données/de contrôle.

• Construction et infrastructures : Pour la création de joints permanents dans les câblages de chantier, les systèmes de signalisation routière et les réseaux d'éclairage public.

Le connecteur d'épissure de câble incarne un principe d'ingénierie fondamental : la robustesse d'un système dépend de son maillon le plus faible. Ces composants transforment un point faible potentiel en un élément de solidité. Choisir le bon type de connecteur – qu'il s'agisse d'une gaine thermorétractable pour un câble d'alimentation enterré, d'une gaine thermorétractable pour une zone dangereuse ou d'une cosse à compression pour un tableau électrique – et garantir une installation irréprochable sont des aspects incontournables du travail électrique professionnel. Dans l'architecture invisible de notre monde connecté, l'épissure, aussi simple soit-elle, témoigne de l'art et de la science qui permettent de bâtir la fiabilité, une connexion à la fois.
